您當前位置：行業與產品 >> 調節閥系列 >> 全不銹鋼氮封閥

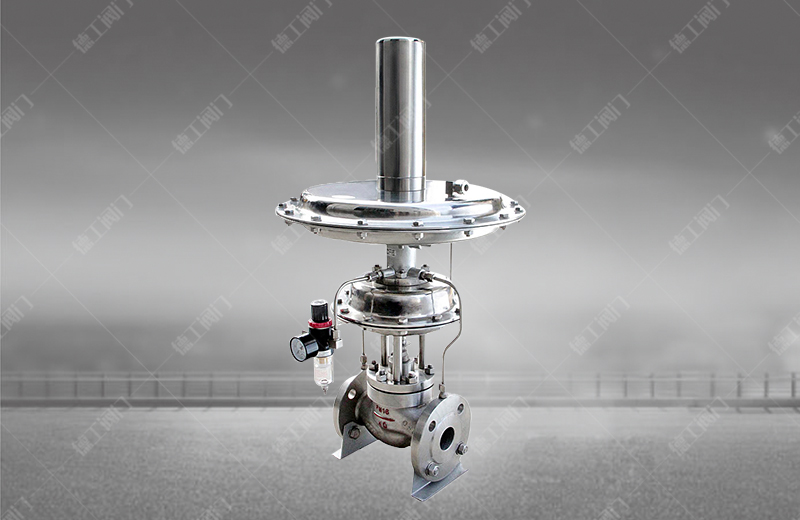

全不銹鋼氮封閥

技術參數

產品型號：ZZDQ
公稱通徑：DN20~150mm
公稱壓力：PN1.0~1.6 MPa
主要材質：HT200、ZG230～450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti 司太萊合金堆焊
法蘭標準：GB9113-88
法蘭密封面型式：凸面

產品詳情

產品概述

全不銹鋼氮封閥主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封閥(氮封裝置)由ZZDQ快速泄放閥及ZZV自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。

產品特點

1、無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。

2、氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。

3、壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。

4、采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。

5、供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。

6、為確保儲罐的安全，需在罐頂設置呼吸閥。

7、呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

主要零件材質

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	墊芯	304	304	316	316L
4	導向套	Q235	304	316	316L
5	支架	WCB	CF8	CF8M	CF3M
6	執行機構1	膜蓋：Q235、膜片：EPDM或FKM夾纖維
7	連接支架	Q235/304
8	減壓閥	工程塑料
9	執行機構2	膜蓋：Q235、膜片：EPDM或FKM夾纖維
10	上閥桿	304	304	316	316L
11	防護蓋	Q235/304
12	彈簧	65Mn/60Si2Mn
13	調節螺母	35	304	316	316L

1、主閥；2、主閥閥芯；3、主閥執行機構；4、節流閥；5、減壓閥；6、指揮器閥芯；7、檢測機構；8、預設彈簧；9、指揮器。

技術參數

公稱通徑	20			25	40		50	80		100	150
閥座直徑	6	15	20	25	32	40	50	65	80	100	125	150
額定流量系數Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
壓力調節范圍	0.5～70 20～120 60～400 300～700 500～1000 KPa
公稱壓力PN	1.0、1.6 MPa
被調介質溫度	80、200 ℃
流量特性	快開型
調節精度	≤5%
允許壓降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效面積(C㎡)	200				280			400

主要外形尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L		150	160	180	200	230	290	310	350	400	480
H	老型	105	117	120	139	144	188	208	220	268	278
H	精小型	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
H1		330	330	350	350	360	430	440	450	520	650
A		310								400
