您當前位置：行業與產品 >> 球閥系列 >> 氣動高平臺球閥

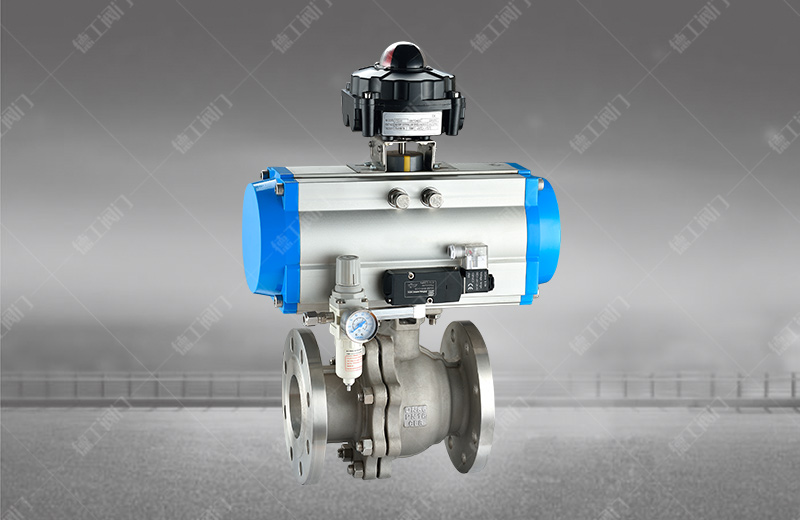

氣動高平臺球閥

技術參數

產品型號：Q641F
公稱通徑：DN15~200mm
公稱壓力：PN1.6~6.4MPa
適用溫度：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體
閥體材質：WCB、304、316
設計標準：GB/12237
連接法蘭尺寸：GB/9113、JB/T79
實驗和檢驗：JB/T9092

產品詳情

產品概述

氣動高平臺球閥，又名氣動球閥，氣動法蘭高平臺球閥。是由高平臺球閥和氣動執行器組成。執行機構安裝處采用準ISO5211-2001鑄造為一體式，無需外加支架就可以直接安裝。利用壓縮空氣為動力，通過接受工業信號（4~20mA）來完成閥門的開關和調節。氣動高平臺球閥在各個行業領域上有著很好的應用，比如船舶、化工、開采、城建、環保、水利等由此可見高平臺球閥在現在各種工業上的需求量。

主要零件材質

序號NO	零件名稱	材質
序號NO	零件名稱	不銹鋼	碳鋼
1	螺栓	不銹鋼SS304	碳鋼
2	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
3	螺母	不銹鋼SS304	碳鋼
4	閥蓋	不銹鋼CF8/CF8M	碳鋼WCB
5	閥體	不銹鋼CF8/CF8M	碳鋼WCB
6	球	不銹鋼CF8	不銹鋼CF8
7	密封圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
10	壓緊螺母	不銹鋼SS304	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304

主要外形連接尺寸

SIZE	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	140	180	250
W	130	140	140	170	200	220	220	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22

下一個產品：AT氣動日標高平臺球閥

上一個產品：AT氣動襯氟球閥
