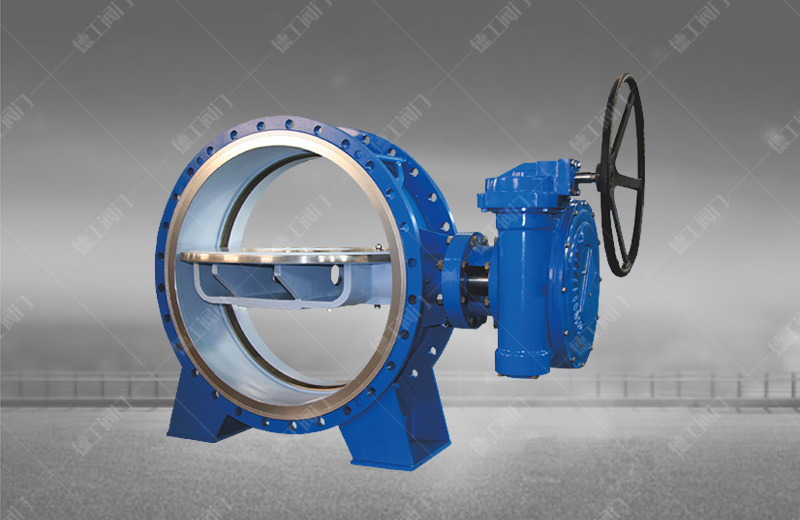

大口徑金屬硬密封蝶閥

技術參數

產品型號：D343H/Y
公稱通徑：DN100～2000mm
公稱壓力：PN0.25~4.0MPa
適用溫度：-40℃～570℃
適用介質：水、油品、蒸汽、煤氣、酸、堿等
主要材質：碳鋼、不銹鋼
制造標準：GB/T 122387-89
法蘭標準：GB9113-2000、GB17241.6-1998
結構長度：GB12221-89
檢驗標準：GB/T 13927-92

產品詳情

產品概述

大口徑金屬硬密封蝶閥采用三偏心結構，密封副為錐面對錐面密封結構，三次偏心參數的計算機優化設計，使密封面間的摩擦力降到低，啟閉時密封面摩擦力小，啟閉力矩小，減少了密封面的磨損，使用壽命長，性能可靠，并可雙向密封。主要是應用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、供排水、冶煉等系統中，在水、氣體、油品、半流體及固體粉未管線和容器上作為調節和截流使用，可任意安裝在橫向管道或豎向管道。

主要性能特點

1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能；
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點；
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
4、大規格蝶板采用桁架結構，強度高，過流面積大，流阻小；
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

主要性能參數

公稱通徑		DN 100～2000mm
公稱壓力		0.6MPa	1.0MPa	1.6MPa	2.5MPa	4.0MPa
試驗壓力 PsMPa	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.5～0.8 MPa
適用介質	水、油品、蒸汽、煤氣、酸、堿等
適用溫度	-40℃～570℃

主要零件材質

材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

主要外形連接尺寸（PN0.25/1.0MPa）

公稱通徑 DN		主要尺寸			0.25MPa				0.6MPa				1.0M Pa
mm	inch	L	H	H 1	D	D 1	Z-φd	b×f	D	D1	Z-φd	b×f	D	D1	Z-φ d	b×f
100	4	127	130	250	210	170	4-φ18	18×3	210	170	4-φ18	18×3	220	180	8-φ18	22×3
125	5	140	165	295	240	200	8-φ18	20×3	240	200	8-φ18	20×3	250	210	8-φ18	22×3
150	6	140	175	315	260	225	8-φ18	20×3	265	225	8-φ18	20×3	285	240	8-φ22	24×3
200	8	152	220	380	320	280	8-φ18	22×3	320	280	8-φ18	22×3	340	295	8-φ22	24×3
250	10	165	250	405	375	335	12-φ18	24×3	375	335	12-φ18	24×3	395	350	12-φ22	26×3
300	12	178	300	480	440	395	12-φ22	24×4	440	395	12-φ22	24×4	445	400	12-φ22	26×4
350	14	190	330	545	490	445	12-φ22	24×4	490	445	12-φ22	24×4	505	460	16-φ22	26×4
400	16	216	360	550	540	495	16-φ22	24×4	540	495	16-φ22	24×4	565	515	16-φ26	26×4
450	18	222	380	620	595	550	16-φ22	24×4	595	550	16-φ22	24×4	615	565	20-φ26	28×4
500	20	229	410	680	645	600	20-φ22	26×4	645	600	20-φ22	26×4	670	620	20-φ26	28×4
600	24	267	460	750	755	705	20-φ26	26×5	755	705	20-φ26	26×5	780	725	20-φ30	30×4
700	28	292	530	820	860	810	24-φ26	26×5	860	810	24-φ26	26×5	895	840	24-φ30	30×5
800	32	318	610	910	975	920	24-φ30	26×5	975	920	24-φ30	26×5	1015	950	24-φ33	32×5
900	36	330	640	930	1075	1020	24-φ30	26×5	1075	1020	24-φ30	26×5	1115	1050	28-φ33	34×5
1000	40	410	720	980	1175	1120	28-φ30	26×5	1175	1120	28-φ30	26×5	1230	1160	28-φ36	34×5
1200	48	470	820	1220	1375	1320	32-φ30	26×5	1405	1340	32-φ33	28×5	1455	1380	32-φ39	38×5
1400	56	530	930	1310	1575	1520	36-φ30	26×5	1630	1560	36-φ36	32×5	1675	1590	36-φ42	42×5
1600	64	600	80	1460					1830	1760	40-φ36		1915	1820	40-φ48	62×5
1800	72	670	1090	1560					2045	1970	44-φ39		2115	2020	44-φ48
2000	80	760	1190	1670					2265	2 1 80	48-φ42		2325	2230	48-φ48

主要外形連接尺寸（PN1.6/4.0MPa）

公稱通徑 DN		主要尺寸			1.6M Pa				2.5MPa				4.0MPa
mm	inc h	L	H	H 1	D	D 1	Z-φd	b×f	D	D 1	Z-φd	b×f	D	D1	Z-φd	b×f
100	4	127	130	250	220	180	8-φ18	22×3	235	190	8-φ22	24×3	235	190	8-φ22	24×3
125	5	140	165	295	250	210	8-φ18	22×3	270	220	8-φ26	26×3	270	220	8-φ26	26×3
150	6	140	175	315	285	240	8-φ22	24×3	300	250	8-φ26	28×3	300	250	8-φ26	28×3
200	8	152	220	380	340	295	12-φ22	24×3	360	310	12-φ26	30×3	375	320	12-φ30	34×3
250	10	165	250	405	405	355	12-φ26	26×3	425	370	12-φ30	32×3	450	385	12-φ33	38×3
300	12	178	300	480	460	410	12-φ26	28×3	485	430	16-φ30	34×4	515	450	12-φ33	42×4
350	14	190	330	545	520	470	16-φ26	30×4	555	490	16-φ33	38×4	580	510	16-φ36	46×4
400	16	216	360	550	580	525	16-φ30	32×4	620	550	16-φ36	40×4	660	585	16-φ39	50×4
450	18	222	380	620	640	585	20-φ30	34×4	670	600、	20-φ36	42×4	685	610	20-φ39	50×4
500	20	229	410	680	715	650	20-φ33	36×4	730	660	20-φ36	44×4	755	670	20-φ42	52×4
600	24	267	460	750	840	770	20-φ36	38×5	845	770	20-φ39	46×5	890	795	20-φ48	60×5
700	28	292	530	820	910	840	24-φ36	38×5	960	875	24-φ42	46×5
800	32	318	610	910	1025	950	24-φ39	38×5	1085	990	24-φ48	50×5
900	36	330	640	930	1125	1050	28-φ39	40×5	1185	1 090	28-φ48	54×5
1000	40	410	720	980	1255	1170	28-φ42	42×5	1320	1210	28-φ56	58×5
1200	48	470	820	1220	1485	1390	32-φ48	48×5	1530	1420	32-φ56	72×5
1400	56	530	930	1310	1685	1590	36-φ48	60×5	1750	1640	36-φ65	78×5
1600	64	600	980	1460	1930	1820	40-φ56
1800	72	670	1090	1560	2130	2020	44-φ56
2000	80	760	1190	1670	2345	2230	48-φ62
